闪回:Micro-USB为充电和数据传输电缆提供订单

我们今天在微型USB上嘲笑,但它是有史以来最好的连接器 - 至少直到USB Type-C,AKA USB-C出现了。我们更准备好挥手告别它,但它确实值得回顾它如此美好。

如果您认为微型USB尤其好,那么您不记得专有连接器的日子 - 您可以查看我们灭绝的,我们必须在USB之前处理的灭亡,不相容的混乱。接手。请记住,你是“普遍的”。

首先,让我们清除这个“微型”和“类型”的业务。最初,USB具有严格的树网络拓扑 - 这意味着它很清楚,这是树干,这是分支。换句话说,这是主机设备,哪位客人。这通过USB电缆的两端具有不同的连接器来强制执行。

USB连接器的形状和尺寸(图像信用)

一端具有型矩形连接器,始终将计算机插入到计算机中,进入主机。电缆的另一端具有一个带有两个倾斜侧面的按中心连接器,型-b。这个总是进入客人设备。

这使得简单的东西永远不会将鼠标插入外部硬盘驱动器。这种连接无意义,并且不是物理上的。USB Type-C电缆有时会在一端配备型式连接器,但我们越来越多地看到C-To-C电缆。这确实可以使愚蠢的连接可能,但几乎不是我们的最大问题 - C类型(显然标记了港口的硬件?)。

回到微型USB。如果您已将打印机或带内置USB集线器的显示器连接到打印机或显示器,则可能会看到全尺寸类型-B连接器。这些倾向于使用大连接器,因为它们不需要保持纤细的手机。此外,它们很少断开 - 大型连接器实际上比小型更坚固。

该标准要求全尺寸USB端口存活1,500个循环的插入和移除。 Mini-USB增加到5,000,微型USB和C型均设计为10,000个周期。

各种USB连接器,包括一些不太常见的连接器

迷你USB有一件事(又偶尔又来),但是通过微USB迅速取代。请注意,无论尺寸如何,型-B都保留了倾斜侧,清晰地标记了电缆的端部。

微型USB定义为USB 2.0修订版。它能够携带高速数据,官方名称为480 Mbps模式。考虑到在使用纺丝硬盘驱动器的计算机时,考虑到使用效用的那些日子,这是足够快的。

但它不仅仅是数据。使用移动式高清链接(MHL)标准,Micro-USB可以在60Hz上输出未压缩的1080i或720p视频,启用1080p。版本3甚至设法使用Dolby Truehd或DTS-HD主音频挤出4K视频。另一种替代方案是SLIMPORT,基于移动性DisplayPort规范(Nexus 4是第一个使用本标准的)。

LG吹嘘了MHL和SLIMPORT的设备的简单性

这两个标准都优于某些旧手机中的模拟电视 - 出现(用标准定义视频卡)。它们需要适配器,有时有时适配器,因此MHL和Slimport并不像Mini-HDMI(其中一些手机)一样方便,但制造商随时都希望在可能的情况下删除港口或千斤顶。

不支持MHL的显示器本身需要为HDMI提供供电的适配器

当手机(即使是特征电话类型)变得越来越多的计算机上,他们获得了充当主机设备的能力。这意味着您可以插入外部存储(例如,拇指驱动器),键盘或其他配件。

这是通过USB On-Go-Go-Go的标准(AKA OTG)实现的。您可以通过其Micro-AB连接器识别USB OTG电话。它的形状允许端口接收矩形连接器(Micro Type-A)以及标准微型-B。

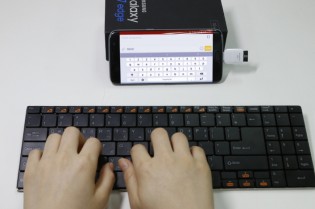

USB OTG的使用情况:键盘,便于键入•将文件复制到拇指驱动器

OTG仍然强制执行主机/客户设备打字,因为需要OTG电缆在一端具有类型-A和另一端的类型 - B型 - 一个额外的引脚 - A结束通知电话应该进入主机模式。这仍然允许您将手机连接到您的计算机,并知道切换到访客模式。

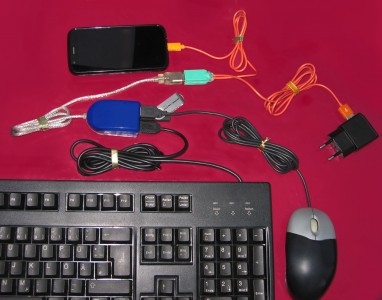

USB On-The-Go允许用户将外围设备连接到他们的手机映像信用或者你可以做到这一点(图片信用)

USB-C的优势您最常见的是它是可逆的(我们都听到了笑话,关于插入旧USB电缆的尝试)。但是,使用一些巧妙的设计可逆微型USB电缆出现在市场上。那些从未抓住的人在C类型上已经拿起速度。

可逆的微型USB电缆是一件事

Type-C的真实优势是它具有24个引脚 - 旧USB 2.0连接器的六倍。这使得可以轻松地路由高速连接,并使用多个引脚进行电源(启用电源输送和其他标准)。

有一些手机确实在“微型USB”上快速充电,但这实际上是具有额外销的专有港口。标准微型USB最多设计为7.5W,但随着时间的推移,10W充电器成为常态。

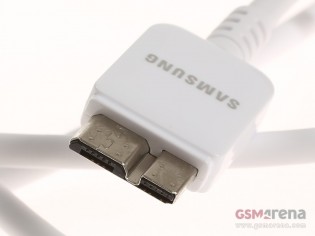

然后有微型USB 3.0连接器。它得到了高标记,以实现兼容性,但它是一个不良的连接器,需要一个额外的宽插头。当然,它使能超速模式 - 5 Gbps(后面10 Gbps)连接。您仍然可以使用旧的Micro-USB电缆(虽然仅为480 Mbps)。尽管如此,连接器是市场的失败。

三星使用了Micro-USB 3.0在Galaxy Note 3和Galaxy S5上,但到了Galaxy Note 4出来的时间已经放弃并返回Micro-USB 2.0。最终,很少有手机困扰微型USB 3.0。这些天,野生唯一一个看到一个的唯一机会是较旧的外部硬盘和一些USB集线器。

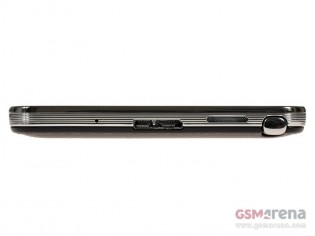

三星Galaxy Note 3是使用Micro-USB 3.0的第一部手机(这也是最后一个)

无法低估微型USB的贡献。这是数据传输和充电多年的转移标准,数亿种设备。它允许人们只使用一个电缆和一个充电器,而不是每个设备都需要一个。

这是今天相关的,因为重复使用旧充电器和电缆来减少电子垃圾。当然,USB-C是一根统治他们的电缆,现在是微型USB在日落中进行夕阳的时间,以获得当之无愧的退休。
